【2026年版】システム連携図の書き方｜7手順とテンプレート例｜API/CSV/バッチの記述法

部門ごとに新しいシステムを導入した結果、データ連携がブラックボックス化し、トラブル時の原因究明に時間がかかってしまうケースは少なくありません。

結論として、システム連携図は次の7手順で書きます。 ①連携の目的と全体像を明確にする → ②対象システムとデータの流れを洗い出す → ③連携方式（API/CSV/バッチ）と実行タイミングを決定する → ④異常系（エラー）のフローを定義する → ⑤テンプレート項目を活用して書式を統一する → ⑥実務担当者とレビューして認識を合わせる → ⑦定期的な更新・バージョン管理のルールを定める、の流れです。本記事ではIT部門以外の現場担当者でも理解できるシステム連携図の書き方を、テンプレート項目例とエラー時フローのサンプルとあわせて具体的に解説します。

手順1：連携の目的と全体像を明確にする

システム連携図の書き方において、最初に取り組むべき最重要ステップは「何のために、どのシステムをつなぐのか」という目的の明確化です。

いきなり細かい仕様を書き始めるのではなく、まずは現状の業務フローと課題を整理します。たとえば「手入力による転記ミスを減らしたい」「顧客データを一元管理したい」といった目的を設定することで、図に盛り込むべき情報の取捨選択が可能になります。

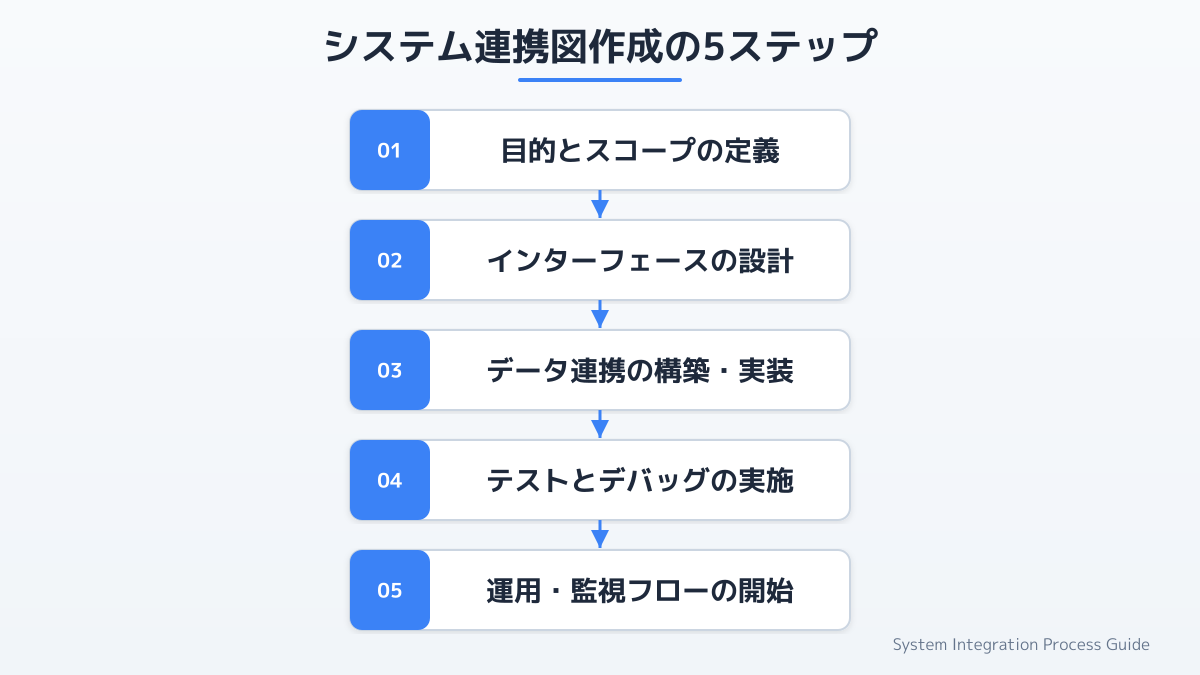

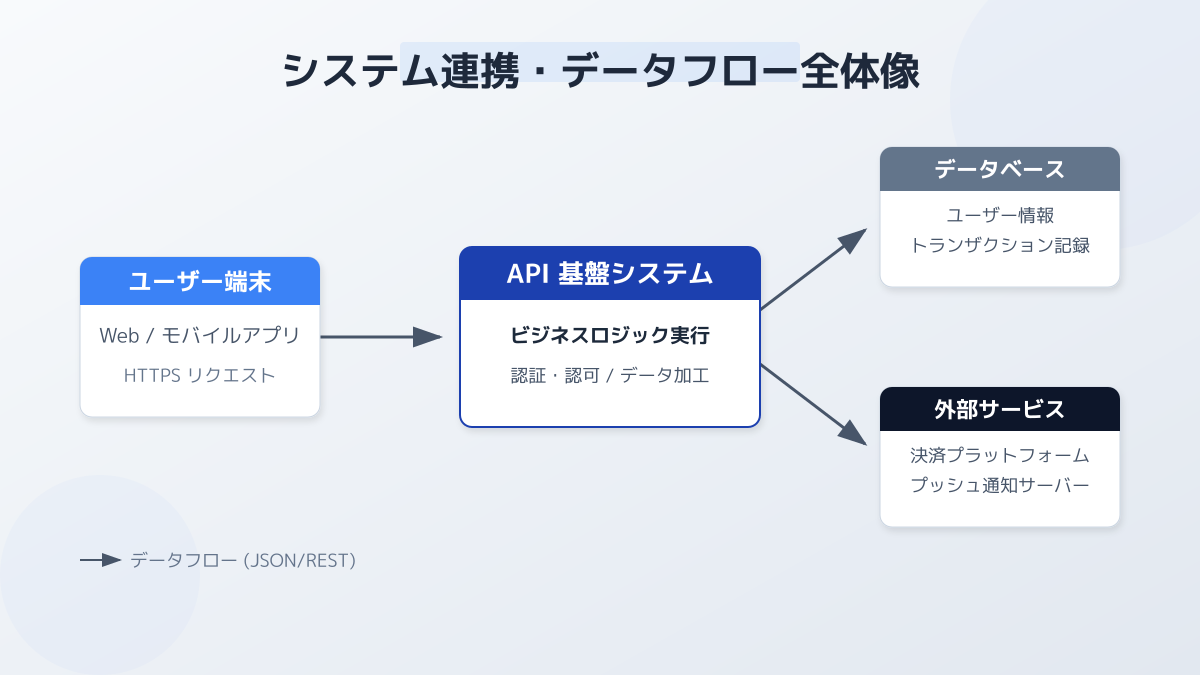

この段階で、各システムがどのような役割を持ち、どこからどこへデータが流れるのかというシステム連携のイメージを大まかに描いてください。まずは関係者全員でこの全体像を共有し、認識のズレを防ぐことが重要です。デジタル技術を活用した業務改善の基礎については、【2026年版】デジタル化とは簡単に言うと？DX化との違いやデメリット・推進手順を完全ガイドも参考にしてください。

手順2：対象システムとデータの流れを洗い出す

次に、各システムが「どのようなデータを」「どのタイミングで」やり取りしているのかを具体的に洗い出します。

データの発生源（マスタデータ）がどこにあり、最終的な出力先がどこになるのか、経路を追える状態にすることが基本です。たとえば、営業部門が「Salesforce」などのSFA（営業支援システム）に入力した顧客データが、経理部門の「freee」のようなクラウド会計システムへどのように流れるのかを一覧化します。この作業により、後の図解化がスムーズになります。

手順3：連携方式（API/CSV/バッチ）と実行タイミングを決定する

システム間の連携方式を決定する際は、業務要件に応じた適切な手法を選択し、それを図に明記します。代表的な連携方式は次の3種類です。

連携方式	適した用途	実行タイミングの目安	図への記述例
API連携（REST API / Webhook）	在庫・与信・決済など即時性が必要なデータ	リアルタイム（イベント発火時）	矢印にラベル「API（即時）」を併記
CSV/ファイル連携	マスタ更新・締め後の売上集計など	日次・週次（夜間バッチ等）	矢印にラベル「CSV（日次02:00）」を併記
DB直接連携 / ETL	DWHへの集約、社内分析基盤への蓄積	時間バッチ・日次	矢印にラベル「ETL（毎時）」を併記

扱うデータ量と更新頻度を基準に連携タイミングを決定し、図表内には「日次・毎時・即時」などの頻度をテキストで追記することが重要です。時間軸を可視化することで、トラブル時の原因究明が迅速に行えます。API連携の仕組みや具体的なデータフローについては、API連携とは？基本の仕組みやメリット・デメリットを図解で徹底解説も参考にしてください。

手順4：異常系（エラー）のフローを定義する

graph TD
    A[業務システム] -- "データ送信" --> B{連携基盤}
    B -- "成功" --> C[(データベース)]
    B -- "失敗(エラー)" --> D[エラーログ出力]
    D -- "アラート通知" --> E([運用担当者])
    style B fill:#f9f,stroke:#333,stroke-width:2px
    style D fill:#ffcccc,stroke:#333,stroke-width:2px

システム連携図を作成する上で見落としがちなのが、異常系（エラー・障害時）のフローの可視化です。正常にデータが流れる経路だけでなく、連携に失敗した場合の挙動を定義しておくことで、トラブル時の迅速な対応が可能になります。

たとえば、上記のように連携基盤でエラーを検知した場合、自動的に運用担当者へアラートメールを送信するフローを描いておきます。これにより、障害発生時の責任分界点が明確になり、「誰が一次対応を行うか」という認識のズレを防ぐことができます。認証エラー・トークン失効など、API連携特有の異常系設計については、API連携のパスワードとは？安全な実装方法とセキュリティ対策、費用相場もあわせて確認してください。

手順5：システム連携図のテンプレート項目を活用する

graph LR
    A[営業部門: SFA] -- "リアルタイム(API)" --> B(データ連携基盤)
    C[経理部門: 会計システム] -- "日次(CSV)" --> B
    B -- "月次集計" --> D[(全社DWH)]
    style A fill:#f9f,stroke:#333,stroke-width:2px
    style C fill:#bbf,stroke:#333,stroke-width:2px

実際に図を作成する際は、システム連携図のテンプレート項目を活用し、記述のばらつきを防ぐことが重要です。図形だけでなく、各連携線に紐づく詳細情報を表形式で管理すると、実務での運用がさらに確実になります。

以下は、システム連携図とセットで管理すべき具体的なテンプレート項目のサンプルです。PowerPoint・Excel・Lucidchart・draw.io など、社内で標準化されている作図ツールに転記してそのまま使えます。

項目名	記載内容の具体例（サンプル）	目的・役割
連携元システム	Salesforce（SFA）	データの発生源を特定する
連携先システム	AWS Glue（データ連携基盤）	データを受け取るシステムを明確にする
対象データ	顧客マスタ、案件ステータス	どのようなデータが流れるかを示す
連携方式	API連携（REST API）	システム同士をつなぐ技術仕様を明記する
実行頻度	リアルタイム（更新時即時）	同期のタイミング（即時、日次バッチ等）を示す
認証方式	OAuth 2.0 / APIキー	セキュリティ仕様と更新タイミングを明記する
エラー時の対応	情シス部門へSlack通知	連携失敗時の通知先と一次対応者を明確にする
バージョン / 改訂日	v1.3（2026-05改訂）	図の鮮度と差分管理を可視化する

このようなテンプレート項目を統一しておくと、「どの図にも同じ粒度の情報がそろう」状態になり、部門間の仕様確認や引き継ぎが格段にスムーズになります。

手順6：実務担当者とレビューし認識を合わせる

完成した図は、IT部門だけで完結させず、実際にシステムを利用する実務担当者とレビューを行います。

専門的なネットワークプロトコルばかりが記載された図は、現場での活用が進みません。業務プロセスとシステムのつながりを直感的に把握できる表現にとどまっているかを確認してください。新しいシステムや連携フローを現場に定着させるには、従業員への継続的なサポートも不可欠です。社内のITリテラシー底上げについては、デジタル化とは？企業メリットと社内定着を促す教育・リスキリング3ステップも参考にしてください。

手順7：定期的な更新・バージョン管理のルールを定める

システム環境や業務プロセスは常に変化するため、図を作成して終わりではなく、定期的に見直しと更新を行う運用ルールを定めることが最終ステップです。

古い情報が記載されたままの図面を参照してしまうと、システム障害時の原因究明が遅れたり、データ不整合を引き起こしたりするリスクが高まります。ファイル名に更新日やバージョン情報を明記する、あるいは社内のドキュメント管理ツールを活用して常に最新版のみが閲覧できる状態を維持してください。

よくある質問

システム連携図を書くためのおすすめツールは？

専門的な作図ソフトがなくても、ExcelやPowerPointで十分に作成可能です。より効率的に作成・共有したい場合は、Miro・Figmaなどのオンラインホワイトボードツールや、Cacoo・Lucidchart・draw.ioなどの構成図作成に特化したクラウドツールの活用をおすすめします。差分管理や共同編集を重視するなら Lucidchart・draw.io、ホワイトボード的に俯瞰したいなら Miro・Figma が向いています。

専門知識がない部門でも図を理解できるようにするには？

システム同士をつなぐ「線」に、IT用語だけでなく業務上の意味（例：「API連携」だけでなく「売上データの送信」など）を併記することがコツです。技術仕様と業務プロセスの両面を記載することで、誰が見ても直感的に理解できる図になります。

「システム連携図」と「システム間連携図」の違いは？

実務上はほぼ同義で使われますが、「システム連携図」は1つの業務を中心に据えた連携の全体像、「システム間連携図」は複数システムの相互関係をフラットに示した相関図というニュアンスで使い分けるケースもあります。社内で表記が混在する場合は、テンプレート項目（手順5）の表に「図の種別」欄を追加して統一しましょう。

まとめ

システム連携図は、単なる技術資料ではなく、部門横断的なプロジェクトを成功に導くための強力なコミュニケーションツールです。

目的の明確化（手順1）からデータの流れの洗い出し（手順2）、連携方式の決定（手順3）、異常系の定義（手順4）、テンプレート項目の活用（手順5）、現場レビュー（手順6）、バージョン管理（手順7）の7手順を踏むことで、実務で使える精度の高い図が完成します。自社の業務効率化やDX推進を強力にサポートする「生きた運用ツール」として、ぜひ本記事の作成手順を実践してみてください。
